Verbunddünger-Luftkasten-Pulsbeutel-Staubsammler

Anwendungsbereiche

Anwendbar für die Baustoff-, Metallurgie-, Maschinen- und Chemieindustrie.

Produkteinführung

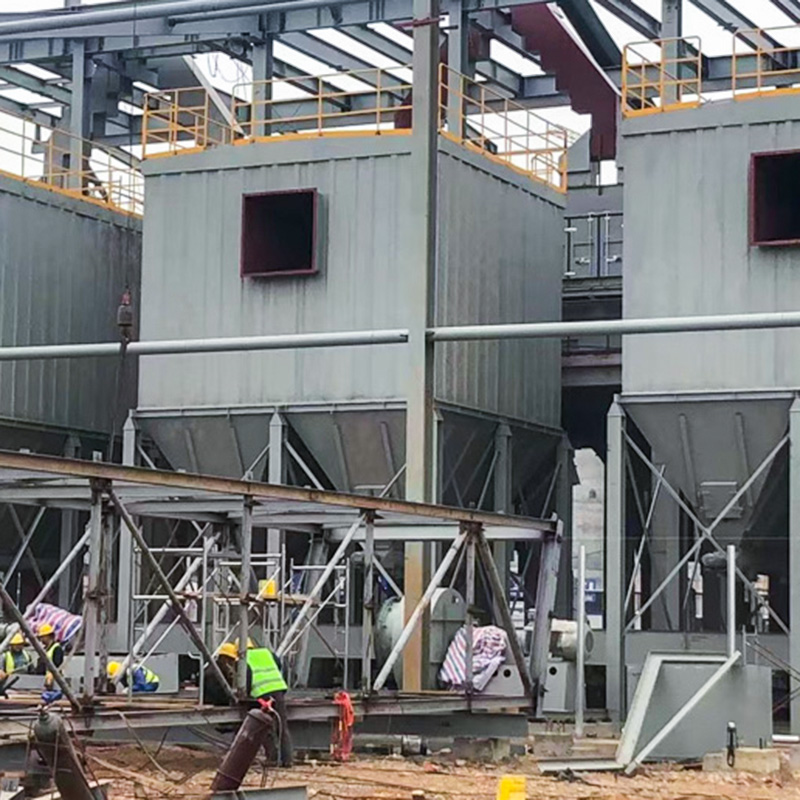

Der Airbox-Pulsbeutel-Staubabscheider der PPC-Serie vereint die Vorteile verschiedener Beutelstaubabscheider, einschließlich Kammerrückspülung und Impulsstrahlreinigung, und überwindet gleichzeitig die Nachteile der Kammerrückspülung und die Notwendigkeit einer gleichzeitigen Impulsstrahl- und Filterung. Dadurch erweitert sich sein Anwendungsbereich. Dieses Produkt verfügt über eine integrierte Kammerreinigung und nutzt große Impulsventile zur Reinigung, was zu einer starken Reinigungskapazität, hervorragenden Ergebnissen und einer langen Lebensdauer führt. Dieses Produkt eignet sich zur Kontrolle von hochkonzentriertem Staub, zur Vereinfachung von Staubkontrollprozessen und zur Reduzierung von Ausrüstungsinvestitionen. Es wird häufig in der Baustoff-, Zement-, Metallurgie-, Maschinen-, Chemie- und Feuerfestindustrie eingesetzt. Es eignet sich besonders gut für Staubsammelsysteme (oder Entstaubungssysteme) in Zementwerken, wie Brechanlagen, Verpackungsanlagen, Silobächern, Klinkerkühlern und verschiedenen Mahlwerken. Es kann auch zur Sammlung von Kohlemühlenstaub verwendet werden, erfordert jedoch zusätzliche Explosionsschutzmaßnahmen und bauliche Änderungen. Staubbeladenes Gas gelangt durch den Lufteinlass in den Staubabscheider, wird durch eine geneigte Leitwand umgeleitet und gelangt in den Aschebehälter (beim Modell PPC32 erfolgt der Eintritt über den Aschebehälter). Gleichzeitig verlangsamt sich der Luftstrom und aufgrund der Trägheit fallen grobe Staubpartikel im Gas in den Aschebehälter, während feine Staubpartikel vom Luftstrom nach oben in die Filterkammer getragen werden. Der Staub bleibt an der Außenfläche der Filterbeutel haften. Das gereinigte Gas strömt durch die Filterbeutel und gelangt in den oberen Reinraum. Aus den verschiedenen Unterreinigungsräumen wird es gesammelt und durch den Luftauslass des Hauptventilators des Staubsammelsystems abgesaugt und in die Atmosphäre abgegeben.

Höhepunkte:
● Der Airbox-Pulsbeutel-Staubabscheider der PPC-Serie verfügt über eine integrierte Reinigung in separaten Kammern.
● Verwendet groß dimensionierte Impulsventile für die Reinigung und bietet so starke Reinigungskapazitäten.
● Hervorragende Staubentfernungsleistung und lange Lebensdauer.
● Dieses Produkt eignet sich für die Kontrolle von hochkonzentriertem Staub und kann Staubkontrollprozesse vereinfachen. Reduzieren Sie die Ausrüstungsinvestitionen

Funktionsprinzip
Unter dem Einfluss des Saugzuggebläses gelangt staubbeladene Luft durch den Lufteinlass in den Staubabscheider und wird durch die geneigte Leitwand zum Aschebehälter umgelenkt. Wenn sich der Luftstrom verlangsamt, fallen aufgrund der Trägheit und der Schwerkraft grobe Staubpartikel in der Luft in den Aschebehälter. Feine Staubpartikel werden durch den Luftstrom nach oben in die Filterkammer getragen. Nach der Filterung und Reinigung durch die Filterbeutel bleibt der Staub an der Außenfläche der Filterbeutel haften. Die gereinigte Luft gelangt in die obere Reinkammer. Reinluft aus jeder Unterkammer wird in der Reinkammer gesammelt und vom Saugzuggebläse abgesaugt und in die Atmosphäre abgegeben. Beim Reinigungsprozess wird zunächst der Reinluftauslasskanal der Kammer verschlossen, wodurch der Luftstrom durch den Beutel verhindert wird (die Luft in der Unterkammer wird zur Reinigung abgesperrt). Anschließend wird das Impulsventil geöffnet, um Druckluft für die Impulsreinigung zu nutzen. Das Auslassventil, das Impulsventil und das Ascheauslassventil werden vollautomatisch von einer programmierbaren Steuerung gesteuert.
