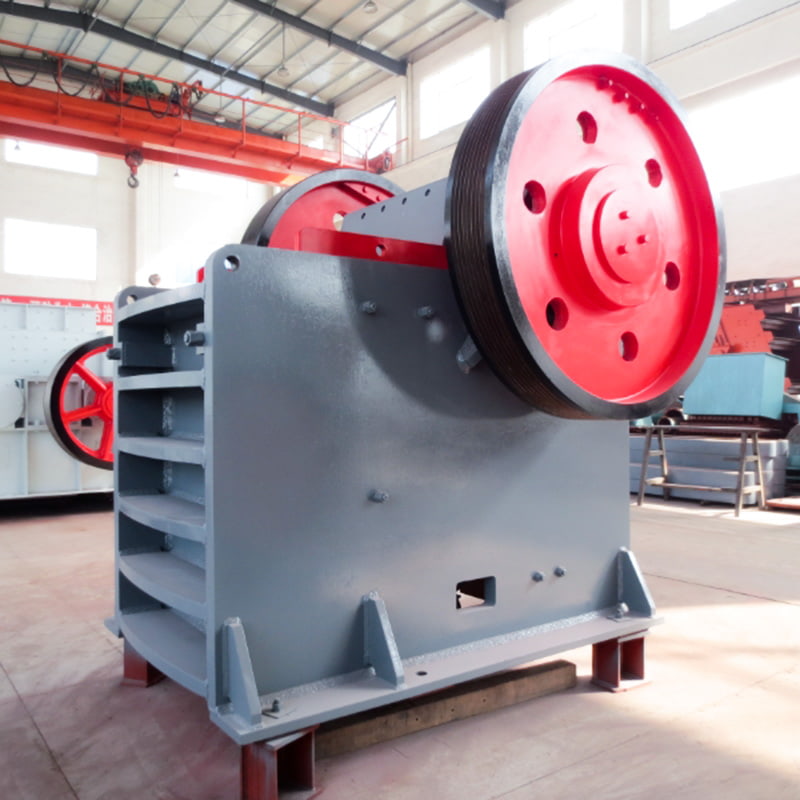

PE/PEX-Backenbrecher

Anwendungen

Die PE-Serie wird zur Grobzerkleinerung verschiedener Erze und Gesteine eingesetzt, während die PEX-Serie zur Sekundär- und Tertiärzerkleinerung eingesetzt wird.

Produkteinführung

Bei den Backenbrechern PE/PEX handelt es sich um große, oszillierende Brechanlagen, die vor allem für die Zerkleinerung von mittelharten Erzen und Gesteinen mit einer Druckfestigkeit von maximal 250 MPa konzipiert sind. Sie zeichnen sich durch ein hohes Zerkleinerungsverhältnis, hohe Leistung, gleichmäßige Produktgröße, zuverlässigen Betrieb, einfache Wartung und niedrige Betriebskosten aus. Sie werden häufig in einer Vielzahl von Branchen eingesetzt, darunter Bergbau, Hüttenwesen, Baugewerbe, Autobahnen, Eisenbahnen, Wasserschutz und die chemische Industrie. Die PE-Serie wird zur Grobzerkleinerung verschiedener Erze und Gesteine ​​eingesetzt, während die PEX-Serie zur Sekundär- und Tertiärzerkleinerung eingesetzt wird.

Herausragende Vorteile
● Hohe Produktionseffizienz, hohes Zerkleinerungsverhältnis, gleichmäßige Produktpartikelgröße, geringer Energieverbrauch, geringe Geräuschentwicklung und geringe Staubentwicklung
● Die Dichtungs-Einstellvorrichtung für die Auslassöffnung ist zuverlässig und praktisch, verfügt über einen großen Einstellbereich und erhöht so die Flexibilität der Ausrüstung
● Backenplatten bestehen aus hochfestem Manganstahl, werden in einem Arbeitsgang gegossen und bieten Verschleißfestigkeit, Druckfestigkeit und eine lange Lebensdauer
● Einfache Struktur, zuverlässiger Betrieb, niedrige Betriebskosten, sicheres und zuverlässiges Schmiersystem und einfacher Komponentenaustausch

Funktionsprinzip
Die PE/PEX-Backenbrecher werden von einem Elektromotor angetrieben. Ein Riemenantrieb treibt die Exzenterwelle an und bewirkt, dass sich die bewegliche Backe entlang einer vorgegebenen Flugbahn hin- und herbewegt. Dadurch wird das Material zerkleinert, das in die Brechkammer gelangt, die aus einer festen Backenplatte, einer beweglichen Backenplatte und seitlichen Schutzplatten besteht. Der Austrag des fertigen Materials erfolgt über die untere Austragsöffnung. Diese Serie von Backenbrechern verwendet die Biegeextrusionsart der Zerkleinerung. Der Motor treibt den Riemen und die Riemenscheibe an, um die bewegliche Backe über die Exzenterwelle auf und ab zu bewegen. Wenn die bewegliche Backe angehoben wird, vergrößert sich der Winkel zwischen der Kniehebelplatte und der beweglichen Backe, wodurch die bewegliche Backenplatte näher an die feste Backenplatte gedrückt wird. Gleichzeitig wird das Material mehrfach zerkleinert, beispielsweise gequetscht, gespalten und gebogen. Wenn die bewegliche Backe abgesenkt wird, verringert sich der Winkel zwischen der Kniehebelplatte und der beweglichen Backe, und die bewegliche Backenplatte verlässt die feste Backenplatte unter der Wirkung der Zugstange und der Feder. Zu diesem Zeitpunkt wird das zerkleinerte Material aus der unteren Öffnung der Brechkammer abgegeben. Während sich der Motor kontinuierlich dreht, führt die bewegliche Backe des Brechers periodisches Zerkleinern und Entladen durch und ermöglicht so eine Serienproduktion.
