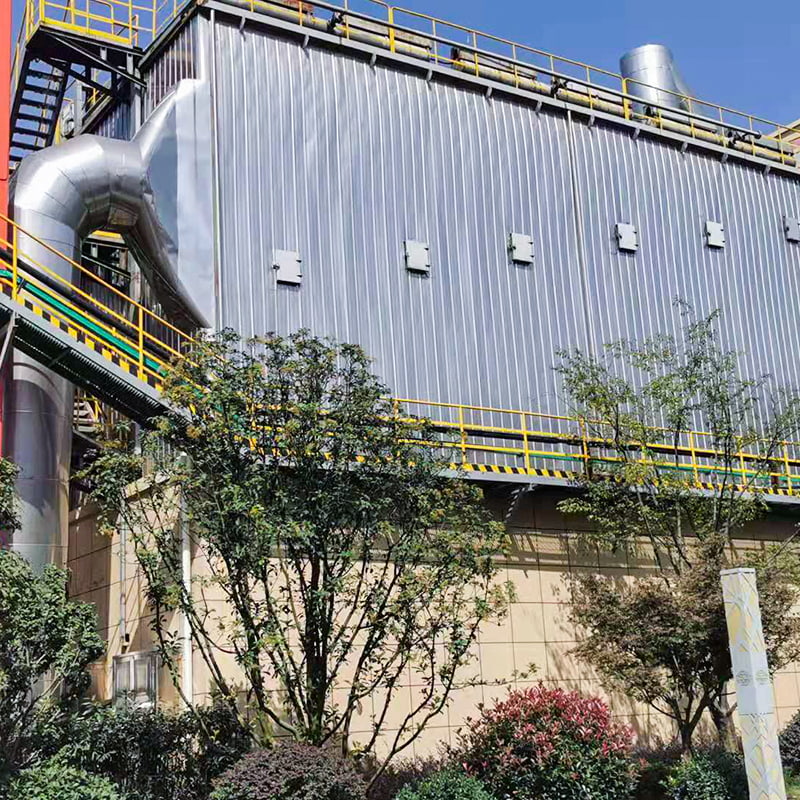

Hochtemperatur-Pulsstrahlbeutel-Staubsammler

Aufbau und Funktionsprinzip

1. Struktur des Pulsbeutel-Staubsammlers Die Ausrüstung besteht hauptsächlich aus den folgenden Teilen:

(1) Box: einschließlich Beutelkammer, Vorstaubsammelkammer, Reinluftkammer, poröse Platte, Staubbeutel, Filterbeutelrahmen. Die Box ist für einen Druck von 9000 Pa ausgelegt.

(2) Einspritzsystem: Hauptluftrohr, Einspritzrohr, Impulsventil, Regler.

(3) Es gibt zwei Arten von Aschebehältern und Ascheauslassteilen: Zum einen ist der Aschebehälter direkt mit dem Ascheauslassventil verbunden, zum anderen ist der Aschebehälter über eine Fördervorrichtung (z. B. eine Förderschnecke) mit dem Ascheauslassventil verbunden. Der Körper des Pulsbeutel-Staubsammlers besteht aus einer Vollstahlkonstruktion und die Platte ist kaltgeprägt, um die Festigkeit zu erhöhen und die Qualität der Ausrüstung zu verbessern. Dieser Pulsbeutelfilter verarbeitet nicht nur Gase mit Umgebungstemperatur, sondern ist aufgrund seiner Struktur auch für die Handhabung von Gasen mit hoher Temperatur geeignet. Wenn eine Isolierung erforderlich ist, kann die Außenhülle mit einer doppelten Schicht leichter LBY-Steinwollplatte isoliert werden. Die Außenhülle ist mit 0,5 mm dickem verzinktem Blech geschützt und mit einem neuen Pull-Out-Niet-Verfahren montiert. Je nach Betriebsumgebung werden unterschiedliche Filtermedien und Filterluftgeschwindigkeiten ausgewählt.

2. Funktionsprinzip
Staubbeladenes Gas gelangt zur Vorsammlung in den vergrößerten Trichter des Staubabscheiders. Anschließend wird es über Leitbleche zwischen den Filterbeuteln verteilt, wobei der Staub an den Außenflächen der Beutel zurückgehalten wird. Um den Gerätewiderstand (>1200 Pa) zu minimieren, wird Hochdruckgas durch ein Magnetventil gepulst. Über ein Venturirohr wird Druckluft (0,5–0,7 MPa) aus den Perforationen des Blasrohrs ausgestoßen (sogenannte Primärluft). Dieser Ansaugkanal saugt Umgebungsluft (sog. Sekundärluft) um ein Vielfaches des Primärluftvolumens in den Staubbeutel, wo sie sich schnell ausdehnt und zusammen mit dem umgekehrten Luftstrom den Staub abschüttelt und so den gewünschten Reinigungseffekt erzielt. Mithilfe einer Mikrocomputer-Automatiksteuerung werden der Reinigungszyklus und die Impulssprühzeit je nach Staub angepasst, sodass der Staubabscheider innerhalb des angegebenen Bereichs arbeiten kann.

3. Auswahlparameter und Auswahlprinzipien

(1) Die wichtigsten technischen Parameter für die Auswahl eines Pulsbeutel-Staubabscheiders sind Luftvolumen, Gastemperatur, Staubkonzentration und Luftfeuchtigkeit. Je nach Prozessdesign, Luftmenge, Gastemperatur und Staubkonzentration ist der Maximalwert etwas kleiner als der Wert in der technischen Leistungstabelle. Das entsprechende Pulsbeutel-Staubabscheidermodell ist das erforderliche Pulsstaubabscheidermodell. Der verwendete Staubfilterbeutel richtet sich nach der Eintrittskonzentration, der Gastemperatur und dem Feuchtigkeitsgehalt.

(2) Der Gasverbrauch in der Tabelle bezieht sich auf die zentrale Luftversorgung im Werk I. Bei alleiniger Verwendung einer Luftmaschine ist der tatsächliche Gasverbrauch auf das 1,5-fache des Tabellenwertes zu erhöhen.

(3) In der Spalte „Druckluftverbrauch“ ist der angegebene Verbrauch der Gasverbrauch der Geräte dieses Modells.
