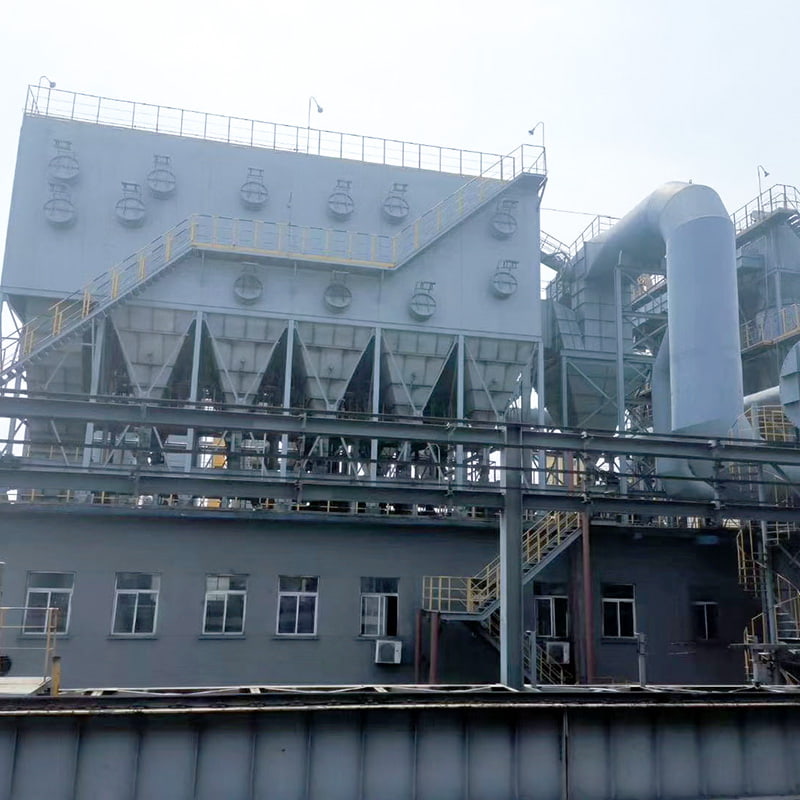

Explosionsgeschützter Beutel-Staubsammler für Kohlemühlen

Merkmale des explosionsgeschützten Beutel-Staubsammlers der TQM(M)-Serie
● Das einzigartige explosionssichere Gerät eliminiert das potenzielle Risiko von Explosionen durch Staubentfernungsmedien vollständig.
● Die Offline-Staubreinigung eliminiert die Entstehung von Sekundärstaub und liefert hervorragende Reinigungsergebnisse.
● Selbstsichernde Filterbeuteldichtung sorgt für hervorragende Abdichtung und hohe Staubentfernungseffizienz;
● Airbox-artige Struktur minimiert den Widerstand und erleichtert die Inspektion und den Austausch von Filterbeuteln;
● Vollautomatische Steuerung für einfache Bedienung und hohe Zuverlässigkeit.

Struktur und Funktionsprinzip des explosionsgeschützten Beutelstaubsammlers der TQMM-Kohlenmühle

Der explosionsgeschützte Staubabscheider mit Airbox-Pulsbeutel der TQMM-Serie besteht hauptsächlich aus einer Basisstahlkonstruktion, einem Aschebehälter, einem oberen Gehäuse, einem Gehäuse, einem Lufteinlass und -auslass, Filterbeuteln, einem Reinigungsgerät und einer elektrischen Steuerung. Abhängig von der tatsächlichen Situation können Entaschungsvorrichtungen wie ein Silorüttler an der Außenwand des Trichters, ein sternförmiges Ascheaustragsventil oder eine Förderschnecke am Trichterauslauf installiert werden.
1. Filtrationsprinzip
Staubhaltige Luft tritt in den Lufteinlass ein und strömt durch den Trichter. Große Staubpartikel werden durch Trägheit und Schwerkraft abgeschieden und fallen direkt auf den Boden des Trichters. Nach dem Durchgang durch den Trichter gelangt die staubbeladene Luft in den Filterbeutel-Filtrationsbereich im mittleren Gehäuse. Die Luft strömt durch die Filterbeutel und fängt Staub an ihren Außenflächen ein. Die gereinigte Luft gelangt durch die Beutelöffnung in das Obergehäuse und wird über den Luftauslass abgeführt.
2. Reinigungsprinzip
Mit zunehmender Filterzeit sammelt sich die Staubschicht auf den Filterbeuteln an, wodurch sich die Widerstandsfähigkeit der Entstaubungsgeräte erhöht. Wenn der Widerstand den eingestellten Wert erreicht, beginnt das Reinigungsgerät mit der Reinigung. Zunächst schließt das Hubventil in einer Kammer und unterbricht den gefilterten Luftstrom. Dann öffnet sich das Magnetimpulsventil, wodurch sich die Druckluft in der oberen Kammer schnell ausdehnt und in die Filterbeutel strömt, wodurch diese sich ausdehnen, verformen und vibrieren. Der umgekehrte Luftstrom fegt dann Staub weg, der an den Außenflächen der Beutel haftet, entfernt ihn und lässt ihn in den Aschebehälter fallen. Nachdem die Reinigung abgeschlossen ist, schließt das Magnetimpulsventil, das Hubventil öffnet sich und die Kammer nimmt den Filtervorgang wieder auf. Jede Kammer wird nacheinander gereinigt, wobei ein Reinigungszyklus aus der ersten Reinigung einer Kammer und der nächsten besteht.
3. Staubsammlung
Durch Filterung und Reinigung aufgefangener Staub fällt in den Aschebehälter und wird dann aus dem Behälterauslass abgeführt.
4. Funktionsprinzip des explosionsgeschützten Geräts
Der Hauptschadstoff in den Mühlenabgasen ist feinkörnige Kohle. Bei Einwirkung von Funken oder wenn die Temperatur bis zum Flammpunkt des Kohle-Luft-Gemisches ansteigt, kann das Gas explodieren. Unter normalen Umständen wird das explosionsgeschützte Ventil durch die Gewichtskraft geschlossen und das Hebelprinzip drückt die Ventilplatte mit einer bestimmten Kraft gegen den Ventilrahmen, wodurch eine gute Luftschleuse im Normalbetrieb gewährleistet wird. Bei einer BAO-Explosion steigt der Luftdruck im Staubkollektor stark an, wodurch die Ventilplatte einen nach außen gerichteten Schub ausübt. Wenn dieser Schub das Gewicht des Gewichts übersteigt, öffnet sich das Ventil und ermöglicht den Austritt des BAO-Gases aus der Kammer, wodurch der Staubabscheider, die umliegenden Einrichtungen und das Personal geschützt werden.

Merkmale des explosionsgeschützten Beutelstaubsammlers der TQMM-Kohlenmühle

1. Geeignet für die Staubentfernung mit hoher Konzentration. Die maximale Einlasskonzentration kann 1000 g/Nm³ erreichen, sodass keine zusätzliche Staubabscheiderausrüstung wie ein Zyklon-Staubabscheider erforderlich ist. Es kann direkt als Endstaubentfernungsgerät verwendet werden.

2. Die Offline-Reinigungstechnologie nutzt eine kammerförmige Rückspül-Impulsreinigung, wodurch das mit der Online-Reinigung verbundene Sekundärstaub-Wiedereintrags- und „Readsorption“-Phänomen eliminiert wird und gleichzeitig der normale und kontinuierliche Betrieb der Anlage aufrechterhalten wird. Dies verbessert die Reinigungseffizienz und verlängert die Lebensdauer der Filterbeutel.

3. Eine selbstsichernde Filterbeuteldichtung verbessert die Abdichtung zwischen der Ausrüstung und den Filterbeuteln und verbessert so die Effizienz der Staubentfernung.

4. Das Gerät verfügt über eine Airbox-Struktur, wodurch örtlicher Verschleiß minimiert und die Unannehmlichkeiten bei der Inspektion und dem Austausch von Filterbeuteln entfallen.

5. Das elektromagnetische Impulsventil nutzt eine Doppelmembranstruktur und bietet feinfühlige Steuerung, hohe Effizienz und eine lange Lebensdauer.

6. Die einzigartige explosionssichere Vorrichtung des explosionsgeschützten Beutelfilters der Kohlemühle eliminiert effektiv Sicherheitsrisiken, die mit Explosionen im Staubentfernungsmedium verbunden sind.
