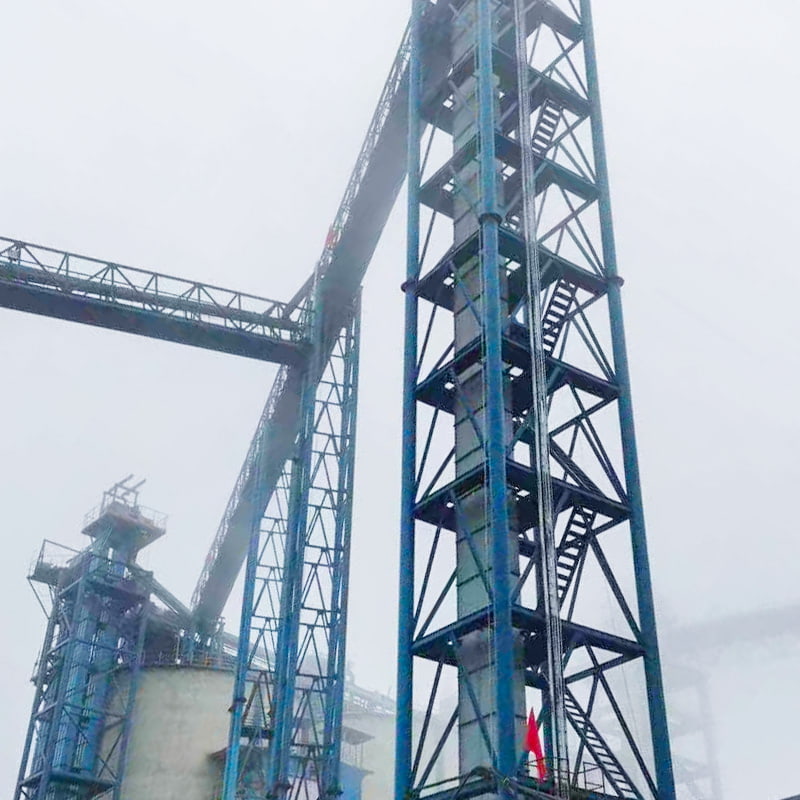

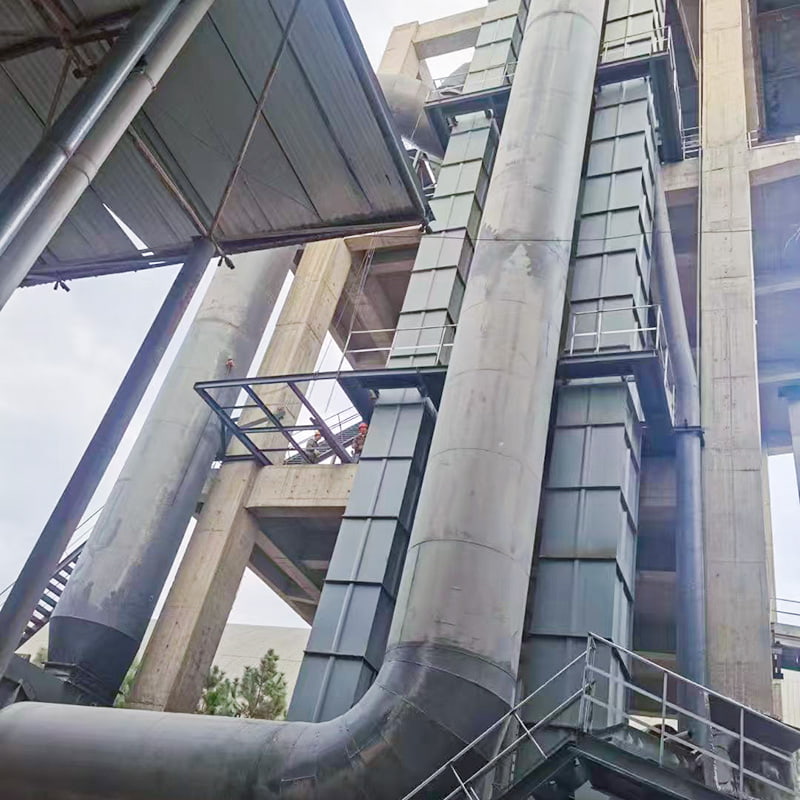

NSE-Plattenkettenbecherwerk

Die Plattenkettenbecherwerke der NSE-Serie sind in mehr als einem Dutzend Basismodellen erhältlich: NSE100 bis NSE1900, mit Hubkapazitäten von 100 m³/h bis 1900 m³/h. Jedes Modell verfügt je nach Fördergut über eine andere Hubgeschwindigkeit und Trichterform (D-Typ, A-Typ und L-Typ). Die maximale Hubgeschwindigkeit beträgt ≤71 m/min und die maximale Hubhöhe beträgt 65 m. Je nach Benutzeranforderungen können wir auch erweiterte Modelle mit Kapazitäten zwischen den oben genannten Modellen entwerfen.

Funktionen

● Große Förderkapazität

Diese Aufzugsserie bietet mit einer Hubkapazität von 100-1900 m³/h die höchste Förderkapazität unter Aufzügen mit ähnlichen Querschnittsabmessungen.

● Großer Hubbereich

Für diesen Aufzugstyp gelten nur minimale Anforderungen an Materialart und -eigenschaften. Es kann nicht nur allgemeine pulverförmige und körnige Materialien, sondern auch abrasive Materialien heben. Die erforderliche Materialtemperatur beträgt ≤200°C.

● Geringe Antriebsleistung

Dieser Elevator nutzt Zuflussbeschickung, Induktionsentladung und eine dicht gepackte Trichteranordnung mit großem Fassungsvermögen. Dadurch werden Rückfluss und Schöpfen beim Heben des Materials vermieden, was zu einer geringen Blindleistung und einer Energieeinsparung von ca. 30 % im Vergleich zu Kettenaufzügen führt.

● Lange Lebensdauer

Der Elevator nutzt die Zuflussbeschickung, wodurch das Schöpfen des Eimers überflüssig wird und die Lebensdauer des Trichters gewährleistet wird. Bei normalem Gebrauch hat die Förderkette eine Lebensdauer von über drei Jahren.

● Hohe Betriebssicherheit

Fortschrittliche Konstruktionsprinzipien und Verarbeitungsmethoden gewährleisten die Zuverlässigkeit der gesamten Einheit und vereinfachen Betrieb und Wartung mit einer minimalen Anzahl von Verschleißteilen und einer störungsfreien Zeit von über 20.000 Stunden.

● Strukturkomponenten/Bedienkomponenten

Bestehend aus einem Trichter und einer Buchsenrollenkette.

● Antriebseinheit

Bestehend aus einem Hauptgetriebe, einer hydraulischen Kupplung, einem Hauptmotor und einem Hilfsgetriebemotor. Die Antriebseinheit kann sowohl links- als auch rechtsseitig eingebaut werden.
Linksseitige Montage: Die Antriebseinheit befindet sich auf der linken Gehäuseseite, dem Zulauf zugewandt.
Rechtsseitiger Einbau: Die Antriebseinheit befindet sich auf der rechten Gehäuseseite, dem Zulauf zugewandt.

● Haupteinheit

Besteht aus dem oberen Gehäuse, der oberen Abdeckung und der Kopfschaftbaugruppe.
Mittelgehäuse: Erhältlich mit einem Stütz-Zwischenabschnitt, der mit dem oberen Gehäuse verbunden ist, einem Zwischenabschnitt mit Inspektionstür, einem Standard-Zwischenabschnitt (2,5 m hoch) und kundenspezifischen Zwischenabschnitten mit 1 m und 1,5 m Höhe. Diese Abschnitte können mit einem Hebezeug in 0,5-m-Schritten auf unterschiedliche Höhen eingestellt werden.

●Leitwerk

Besteht aus dem unteren Gehäuse, dem Zufuhreinlass, der Endwellenbaugruppe und der Spannvorrichtung (optional ausgestattet mit einem Füllstandsmesser und einem Geschwindigkeitserkennungsschalter).
