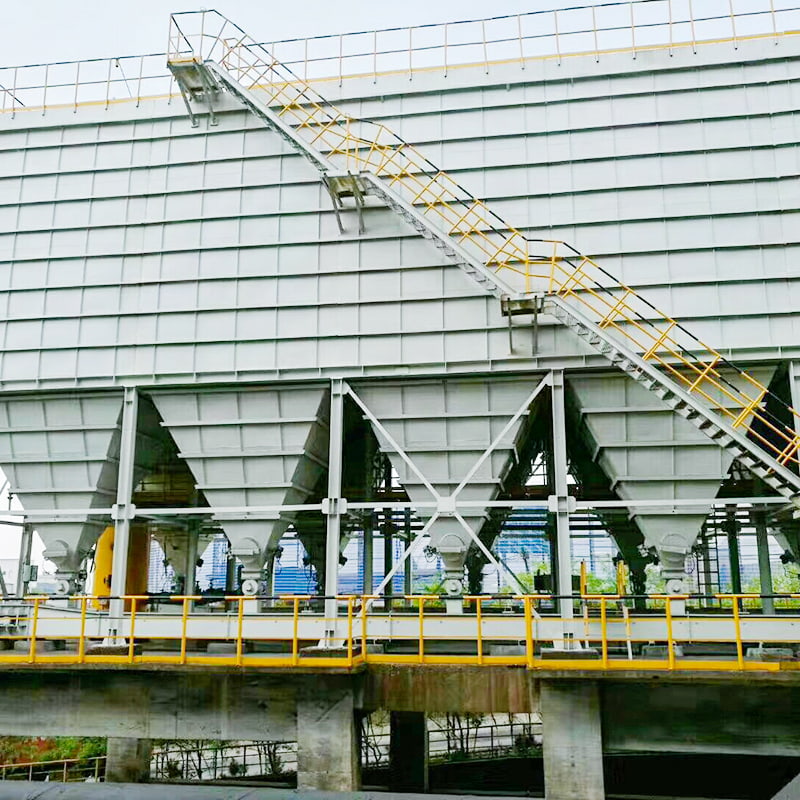

Pulse-Jet-Staubsammler

Funktionsprinzip

Der Staubsammler besteht aus einem Trichter, einer oberen Kammer, einer mittleren Kammer und einer unteren Kammer. Die obere, mittlere und untere Kammer sind gekammert. Während des Betriebs gelangt staubhaltige Luft durch den Lufteinlasskanal in den Trichter. Grober Staub fällt direkt auf den Boden des Trichters, während feiner Staub durch den Luftstrom nach oben in die mittlere und untere Kammer getragen wird.

An der Außenfläche der Filterbeutel sammelt sich Staub an. Gefilterte Luft gelangt in die obere Kammer und gelangt zum Reinluftverteiler – dem Abluftkanal –, bevor sie von einem Abluftventilator in die Atmosphäre abgegeben wird. Der Staub im Trichter wird über ein Fördersystem ausgetragen.

Der Reinigungsprozess beginnt mit dem Absperren des Reinluft-Auslasskanals der Kammer, wodurch der Luftstrom durch die Beutelfilter verhindert wird. Dann wird das Impulsventil geöffnet und in sehr kurzer Zeit (0,065–0,085 Sekunden) wird Druckluft von der Luftquelle durch den Airbag, das Impulsventil und die Düse am Einspritzrohr geleitet, um jeden Filterbeutel zu reinigen. Das Absperrventil ist ausreichend lange geschlossen, um sicherzustellen, dass sich der nach dem Einspritzvorgang aus den Filterbeuteln entfernte Staub im Trichter absetzt und verhindert, dass der Staub nach dem Verlassen der Beuteloberfläche durch den Luftstrom auf benachbarten Filterbeuteln „wieder adsorbiert“ wird. Dies gewährleistet eine gründliche Beutelreinigung. Eine programmierbare SPS-Steuerung steuert automatisch das Auslassventil, das Impulsventil und das Ascheauslassventil.

Hauptmerkmale
1. Dieses System nutzt die Reinigungstechnologie mit separater Luftstrom-Stopp-Impulsinjektion und überwindet die Mängel von Impulsstaubabscheidern und Rückspülsystemen mit separaten Kammern. Es bietet eine starke Reinigungskapazität, hervorragende Staubentfernungsergebnisse, niedrige Emissionskonzentrationen, minimale Luftleckagen, geringen Energieverbrauch, minimalen Platzbedarf, zuverlässigen Betrieb und hervorragende wirtschaftliche Vorteile.

2. Durch die Impulsstrahlreinigung in separaten Kammern mit Luftstromabschaltung wird eine gründliche Reinigung mit einem einzigen Strahl erreicht. Dies verlängert den Reinigungszyklus, reduziert den Reinigungsenergieverbrauch und reduziert den Druckluftverbrauch erheblich. Dies reduziert auch die Ermüdung der Filterbeutel und Impulsventile und erhöht deren Lebensdauer exponentiell.

3. Inspektion und Beutelaustausch können in separaten Kammern durchgeführt werden, ohne den Systemlüfter anzuhalten und im normalen Systembetrieb. Die Filterbeutel verfügen über elastische Expansionsringe für hervorragende Abdichtung und Zuverlässigkeit. Der polygonale Filterbeutelkäfig reduziert die Reibung zwischen Beutel und Käfig, verlängert die Lebensdauer des Beutels und erleichtert die Beutelentnahme.

4. Das Beutelsystem nutzt ein oberes Entnahmesystem. Während des Sackwechsels wird der Käfig herausgezogen und die schmutzigen Säcke werden in den unteren Trichter der Kammer gelegt und durch ein Mannloch entfernt, wodurch die Betriebsbedingungen für den Sackwechsel verbessert werden.

5. Die Kammer verfügt über ein luftdichtes Design für eine hervorragende Abdichtung. Die Revisionstür besteht aus hochwertigem Dichtungsmaterial. Kerosin wird während des Herstellungsprozesses zur Lecksuche verwendet, was zu einer sehr geringen Luftleckrate führt. 6. Ausgestattet mit dem Bi-Get-Energiesparsystem und dem Emc-Beutelreinigungssystem arbeitet das System mit geringem Energieverbrauch.

7. Die Einlass- und Auslasskanäle des gekammerten Pulse-Jet-Bag-Staubsammlers sind kompakt angeordnet, wodurch der Luftstromwiderstand verringert wird.

8. Das gesamte System wird von einer SPS gesteuert, die eine automatische Staubreinigung und -entladung, eine automatische Temperaturregelung und einen Übertemperaturalarm ermöglicht.
